Peculiarities of sonoelastographic imaging of thyroid papillary cancer in presence of autoimmune thyroiditis

Cover Page

Cite item

Abstract

Aim. To determine the features of visualization of papillar thyroid cancer (PTC) in presence of autoimmune thyroiditis (AIT) according to sonoelastography data.

Materials and methods. 155 patients were examined (75 – PTC, 30 – AIT, 20 – PTC in presence of AIT and 30 – with diffuse parenchymal changes) and 30 patients of the control group. Among patients with PTC 68 (90.7%) were represented by female (mean age 46.7±13.12 years) and 7 (9.3%) – by male (average age – 48.1±4.05 years) patients, PTC in presence of AIT – by 19 female (average age 46.9±16.98 years) and 1 male (22 years) patients. Ultrasound investigation was performed with devices Toshiba Aplio-400 and Toshiba Aplio-500 (Japan) by the standard method and using elastography. A surface transducer with a frequency of 10–14 MHz was used. An analysis of the thyroid ultrasound image was performed in correspondence with TI-RADS. For a qualitative assessment of the elastographic picture of thyroid foci, the Tsukuba–Ueno assessment visual standardized system was implemented.

Results. According to the TI-RADS scale, most nodular formations are assigned to category 4. With TPC with an unchanged thyroid gland, category 4 was determined in 52 patients (69.3%), and with PR in presence of AIT – 15 patients (75%). When determining the qualitative criteria for Tsukuba – Ueno, the majority of tumors were assigned to types 3b and 4: cancers in presence of AIT – 95% and cancers with no changes to thyroid gland – 81.3%. Sonoelastographic criteria for thyroid parenchyma with AIT with a high degree of confidence are significantly higher than in the control group (p<0.000). In a comparative analysis of thyroid sonoelastography in PTC with unchanged parenchyma and AIT, changes according to compression elastography are statistically unreliable. In shear wave elastography, sonoelastographic criteria for PTC are significantly higher in patients with AIT (p<0.02 when measured in kPa, p<0.01 when measured in m/s).

Conclusion. Sonoelastography data can be used as additional criteria in the differential diagnosis of focal thyroid formations.

Full Text

Введение

Среди всей патологии щитовидной железы (ЩЖ) наиболее распространены узловые образования (УО) – до 40–60%. Особенно это характерно для эндемичных районов [1]. Данные литературы о частоте встречаемости УО ЩЖ весьма вариабельны. В 2–6% случаев они случайно выявляются при пальпации, 19–35% – при ультразвуковом исследовании (УЗИ) и 8–65% – при аутопсии [2–4]. УЗИ является самым распространенным и доступным методом визуализации ЩЖ. S. Guth и соавт. (2009 г.) считают, что использование современных аппаратов с высокой разрешающей способностью (13 МГц) позволяет диагностировать УО ЩЖ у 68% случайно отобранных людей, в то время как при исследованиях датчиком 7,5 МГц выявляемость составляет 33% [5]. В России нет точной информации о распространенности узловой патологии ЩЖ, однако, по данным статистического отчета Минздрава России за 2016 г., у взрослого населения заболевания ЩЖ, не сопровождавшиеся тиреотоксикозом, выявлены с частотой 355,1 на 100 тыс. населения*.

Большинство УО ЩЖ являются доброкачественными. Злокачественный характер имеют не более 5–15% тиреоидных узлов [6]. Рак ЩЖ (РЩЖ) занимает доминирующее место среди злокачественных новообразований эндокринной системы и значительно чаще встречается у женщин (3:1). Ежегодно выявляется около 8000–9500 случаев РЩЖ в России [7]. Исследования последних лет показывают рост частоты РЩЖ [8]. В США в 2015 г. диагностировано 62 450 случаев злокачественных образований ЩЖ (среди них 75,6% – у женщин). У лиц женского пола злокачественные образования ЩЖ стоят на 5-м месте (6%) в десятке наиболее часто встречающихся локализаций [9].

Среди возможных причин роста частоты РЩЖ обсуждается фактор улучшения диагностики опухолевых заболеваний за счет широкого использования УЗИ, тонкоигольной пункционной аспирационной биопсии (ТАПБ), цитологического исследования и методов молекулярной биологии [10, 11]. Ряд авторов отстаивают истинный рост распространенности РЩЖ преимущественно за счет повышения частоты выявления папиллярного РЩЖ (ПРЩЖ). ПРЩЖ, будучи ведущим морфологическим вариантом РЩЖ, составляет, по разным данным, от 55 до 75% всех случаев заболевания. Более 90% впервые выявленных случаев РЩЖ приходится на дифференцированный вариант, к которому относят папиллярный и фолликулярный раки [12, 13].

Клиническая значимость УО ЩЖ основывается прежде всего на необходимости получения надежных критериев риска злокачественности, наличие которых во многом определяет дальнейшую тактику ведения пациентов и, таким образом, ставит перед клиницистами задачу объективной оценки их реальной онкологической опасности [14, 15].

В настоящее время аутоиммунный тиреоидит (АИТ) – распространенная патология, которой страдают от 5 до 40% человек в популяции, чаще женщины. Диагноз этот ставится в основном эндокринологами на основании совокупности признаков [16]. Фоновые процессы, в частности АИТ, могут быть дополнительными факторами, повышающими риск малигнизации опухолей ЩЖ [17]. Это связывают с хроническим воспалением, ассоциированным с продукцией митогенных цитокинов и факторов роста, а также с развитием гипотиреоза, который стимулирует продукцию тиреотропного гормона [18]. Клиническая диагностика узлообразования у больных АИТ сложна. Диагностические трудности обусловлены прежде всего структурными особенностями железы при АИТ. Асимметричное увеличение доли ЩЖ, имитирующее узел, также нередко является причиной диагностических ошибок [19]. По данным И.В. Суздальцева и соавт. (2009 г.), у большинства (91%) больных УО ЩЖ на фоне АИТ протекают под масками другой тиреоидной патологии. На долю истинного узлообразования, требующего хирургического лечения, приходится более 1/2 (58,6%) случаев [19].

Среди больных РЩЖ, оперируемых по поводу УО в неонкологических стационарах, правильный дооперационный диагноз устанавливается в 54–61% случаев, что приводит к выполнению нерадикальных операций. Это обусловливает необходимость разработки более эффективных диагностических алгоритмов для выявления ранних форм злокачественных новообразований ЩЖ [20]. Единственным дооперационным методом прямой оценки структурных изменений в ЩЖ является ТАПБ. Однако, по данным О.А. Нечаевой и соавт. (2018 г.), для категории Bethesda IV специфичность ТАПБ составила 46,3% (35,1–58%), что диктует необходимость поиска других методов верификации РЩЖ [15].

Цель исследования – определение особенностей визуализации ПРЩЖ на фоне АИТ по данным соноэластографии.

Материалы и методы

В исследование включены 155 больных (75 – с ПРЩЖ, 30 – АИТ, 20 – ПРЩЖ на фоне АИТ, 30 больных с диффузными изменениями паренхимы ЩЖ) и 30 пациентов контрольной группы, прошедших обследование в МЦ «Диалаб» (Ереван, Армения). Диагноз АИТ поставлен на основании больших диагностических признаков [21]. Пациенты контрольной группы были сопоставимы по возрасту и полу с основными группами. Обследованы 75 больных с ПРЩЖ: 68 (90,7%) женщин (средний возраст 46,7±13,12 года) и 7 (9,3%) мужчин (средний возраст – 48,1±4,05 года). Из 20 больных ПРЩЖ на фоне АИТ женщин было 19 (средний возраст – 46,9±16,98 года), мужчина – 1 (22 года).

Больные основных групп прошли полное клинико-лабораторное обследование с определением показателей свободного тироксина, тиреотропного гормона, антител к тиреопероксидазе, тиреоглобулина и кальцитонина в сыворотке крови. Диагнозы верифицированы при цитологическом исследовании по данным ТАПБ и при гистологическом исследовании по данным хирургических вмешательств у всех больных основных групп.

УЗИ проводилось на аппаратах Toshiba Aplio-400 и Toshiba Aplio-500 (Япония) стандартным методом и с применением эластографии. Использовался поверхностный датчик с частотой 10–14 МГц. Проводился анализ ультразвукового изображения ЩЖ по системе TI-RADS. Режим эластографии (компрессионная эластография и эластография сдвиговой волной – Shear Wave Elasticity Imaging – SWEI) использовался после сканирования в серошкальном и допплерографических режимах. Измерения проводились в одинаковых по размерам зонах интереса (Q-box); узел – окружающая паренхима. Для качественной оценки различной эластографической картины очагов в ЩЖ нами применялась система оценки по визуальной стандартизированной системе Tsukuba–Ueno (2006 г.) [22].

Статистический анализ полученных результатов проводился с использованием стандартных методов математической статистики. Для анализа использованы средние величины, медиана, максимальное (max) и минимальное (min) значения модуля Юнга. С целью оценки достоверности различий применяли критерий χ2, точный критерий Фишера, критерий Уилкоксона для непараметрических данных, t-критерий Стьюдента, дисперсионный анализ (ANOVA). Достоверным считалось общепринятое в медицинских исследованиях значение p<0,05.

Результаты и обсуждение

При определении риска злокачественности узлов ЩЖ по системе TI-RADS получены следующие данные: при ПР к категории 3 отнесены 13 (17,3%), 4а – 21 (28%), 4б – 31 (41,3%), 5 – 10 (13,4%) пациентов (рис. 1). При ПР на фоне АИТ в категорию 3 вошли 3 (15%), 4а – 7 (35%), 4б – 8 (40%), 5 – 2 (10%) больных (рис. 2).

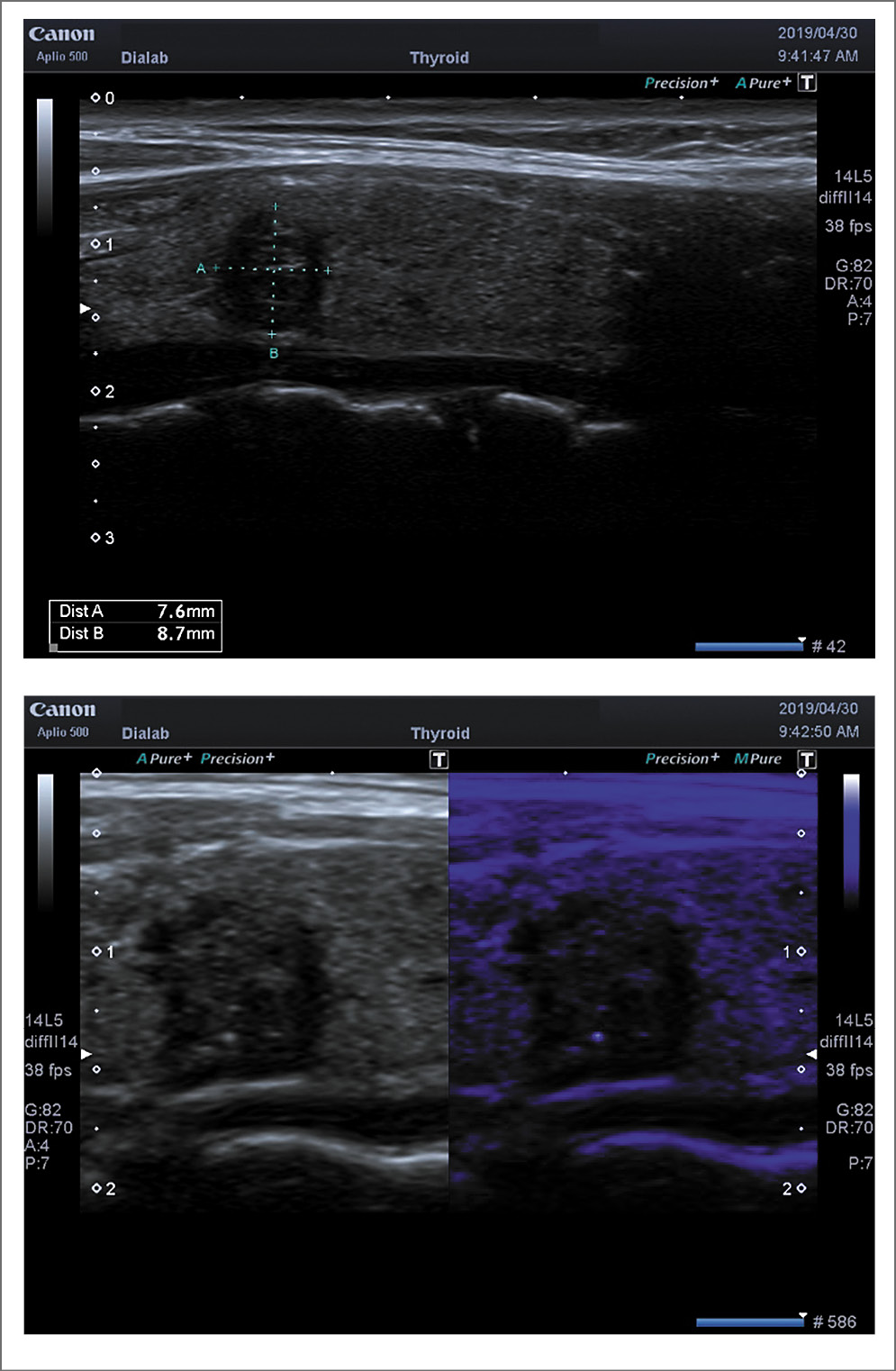

Рис. 1. ПР, TI-RADS 4B (2D-режим). Небольшой узел с микрокальцификатами и преобладанием вертикального размера

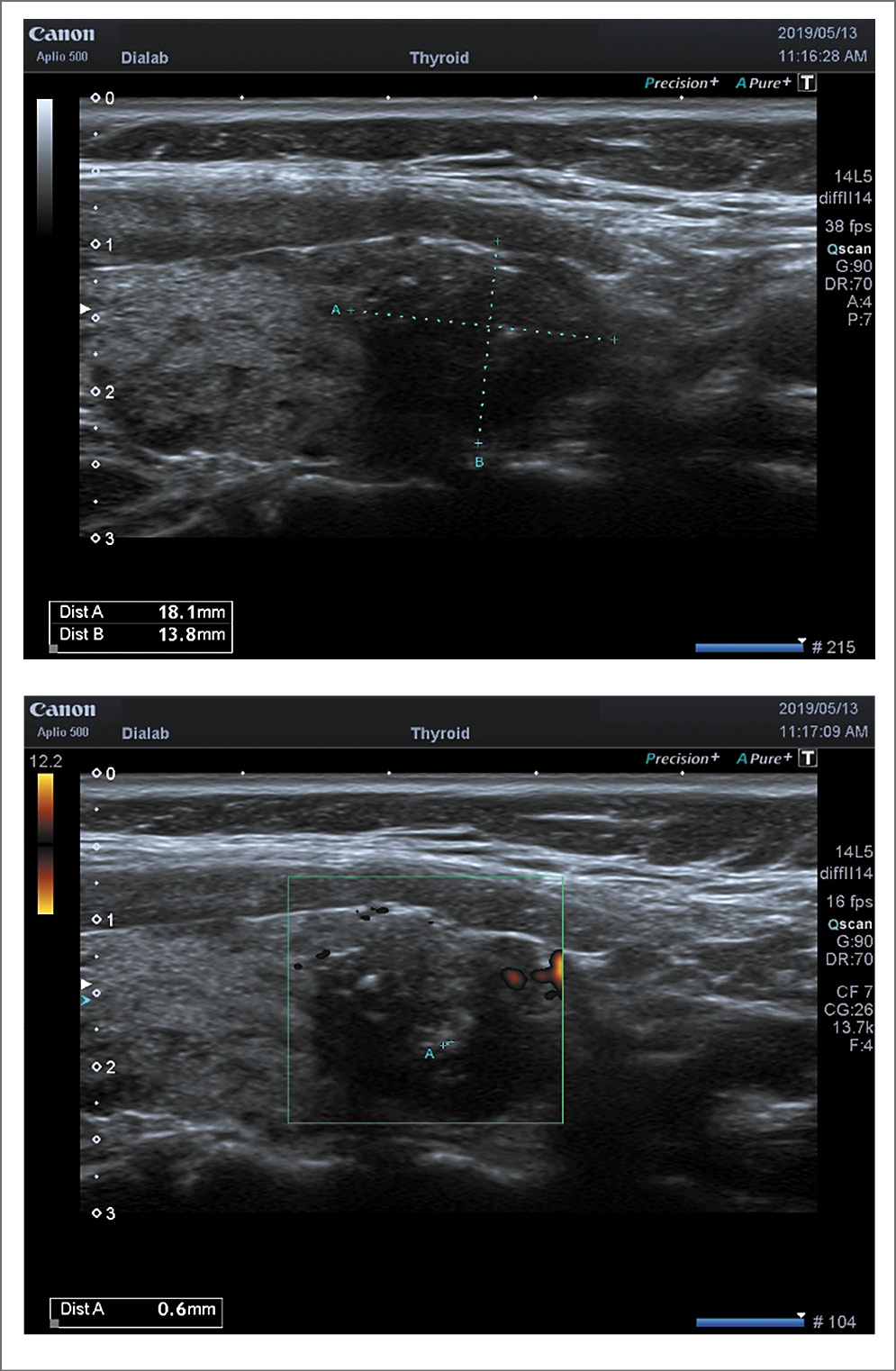

Рис. 2. ПР на фоне АИТ, TI-RADS 4B (2D-режим). Изоэхогенный узел с неровными нечеткими контурами, микрокальцификатами, с единичным перинодулярным кровотоком.



При определении качественных критериев по системе Tsukuba–Ueno большинство больных ПР отнесены к 3-му типу – 49 (65,3%): 3а – 10 (13,3%); 3б – 39 (52%). Тип 4 определен у 24 (32%), тип 5 – у 2 (2,7%) больных (рис. 3). В группе больных ПР на фоне АИТ преобладающее большинство отнесены к 3б типу – 14 (70%), 5 (25%) – к 4-му типу и 1 больной – ко 2-му типу (рис. 4).

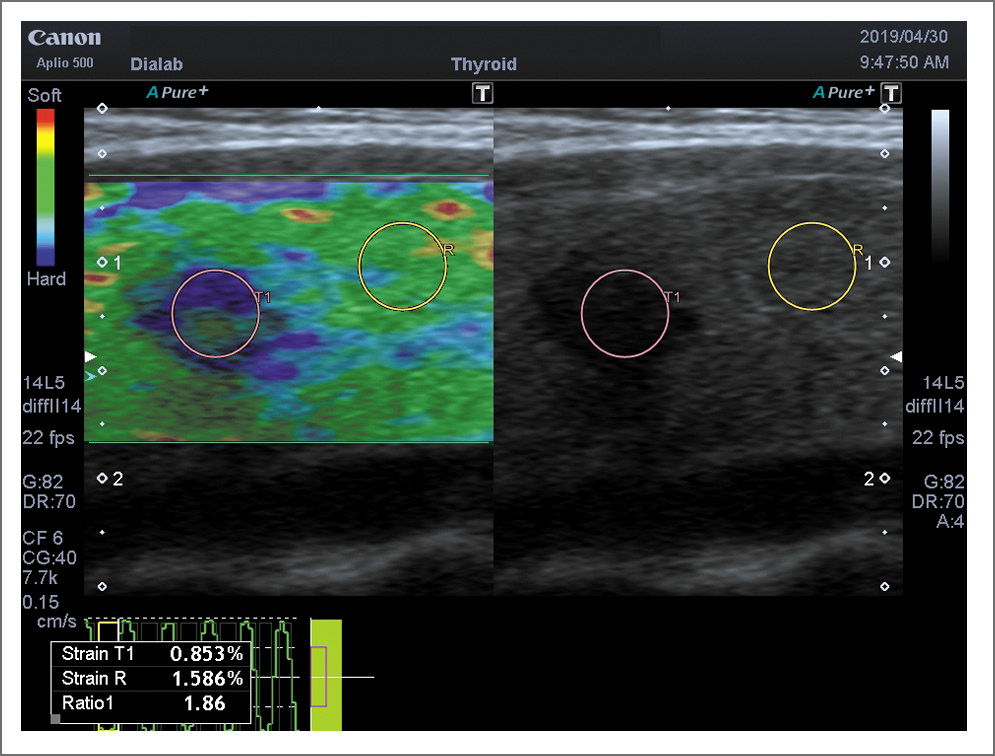

Рис. 3. ПР. Компрессионная эластография, по системе Tsukuba–Ueno 4-й тип. Количественный показатель Strain Ratio – 1,86.

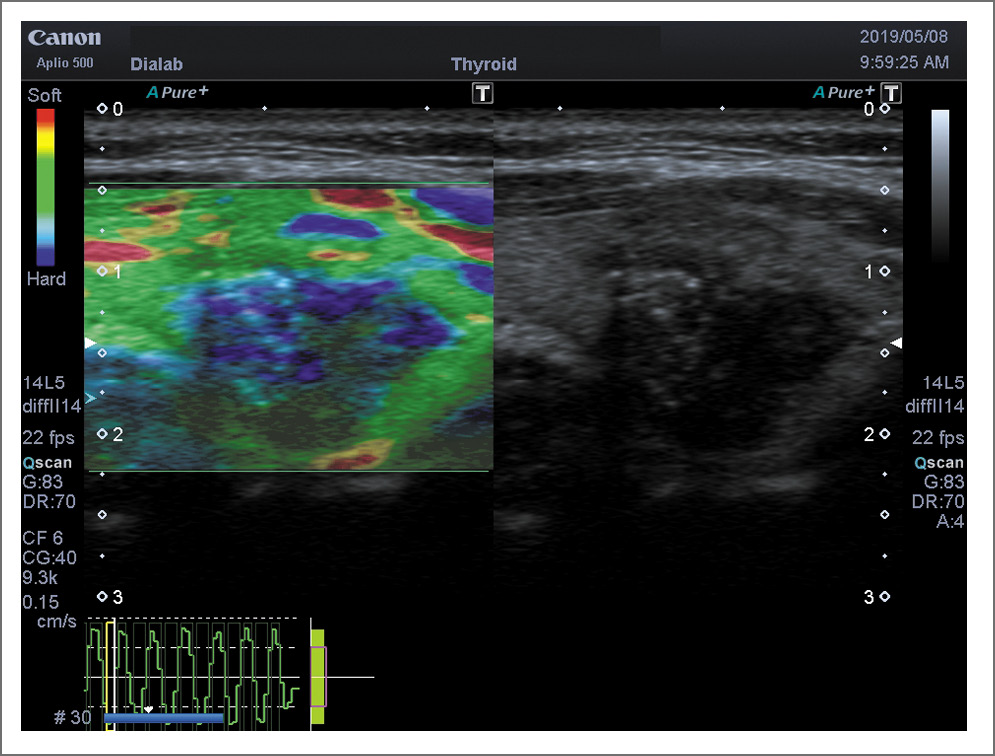

Рис. 4. ПР на фоне АИТ. Компрессионная эластография, по системе Tsukuba–Ueno 5-й тип (характерно для жестких тканей).



Таким образом, при определении качественных критериев по системе Tsukuba–Ueno большинство больных собственно ПР на фоне неизмененной паренхимы и на фоне АИТ отнесены к типам 3б и 4. Однако при ПР на фоне АИТ они составляют 95%, а на фоне неизмененной паренхимы – 81,3% (табл. 1).



Таблица 1. Качественная оценка очагов по визуальной стандартизированной системе Tsukuba–Ueno при ПРЩЖ на фоне неизмененной паренхимы и на фоне АИТ

Нозологические формы

Типы качественной оценки

1

2

3a

4

5

6

ПР

12 (16%)

37 (49,3%)

24 (32%)

2 (2,7%)

ПР на фоне АИТ

1 (5,0%)

14 (70%)

5 (25%)



Для достижения цели нашей работы, т.е. определения особенностей визуализации ПРЩЖ на фоне АИТ, необходимо было сравнить соноэластографические критерии паренхимы ЩЖ в контрольной группе и у больных АИТ. Затем мы провели сравнительный анализ данных при ПР и ПР на фоне АИТ (табл. 2).



Таблица 2. Соноэластографические критерии ЩЖ обследуемых групп больных

Группы

Strain ratio (y.e.)

Shear wave

М±m (max, min)

М±m (max, min)

кПа

м/с

Контрольная группа

1,08±0,07*#

15,9±0,87**#

2,27±0,01**#

(2,0; 0,4)

(29,5; 10,0)

(3,1; 1,85)

Диффузные изменения паренхимы

1,1±0,07#

18,9±1,37#

2,5±0,09#

(2,0; 0,44)

(42,4; 10,0)

(3,75; 1,67)

АИТ

1,52±0,08*

32,05±2,14**

3,25±0,1**

(2,6; 0,72)

(64,0; 16,0)

(4,5; 2,34)

ПР

2,9±0,07#

67,0±1,9##

5,1±0,08###

(4,1; 1,2)

(135,0; 34,0)

(7,38; 3,1)

ПР на фоне АИТ

3,11±0,14#

72,03±1,09##

5,62±0,14###

(4,35; 1,98)

(83,5; 65,2)

(6,95; 4,55)

*t=3,14; p<0,005; **t=7,4; p<0,000; #t=1,3; p>0,05; ##t=2,32; p<0,02; ###t=2,7; p<0,01.



Учитывая, что в литературе имеется достаточный разброс количественных показателей эластографии нормальной ткани ЩЖ, мы сочли необходимым определить их в контрольной группе. Среднее значение коэффициента деформации (SR) составило 1,08±0,07 у.е. (max – 2,0; min – 0,4). Проводилась также эластография SWEI, средние показатели которой следующие: в кПа (kPa) – 15,9±0,87 (max – 29,5; min – 10), в м/с (m/s) – 2,27±0,01 (max – 3,15; min – 1,85); см. табл. 2.

Учитывая, что УО часто выявляются на фоне диффузных изменений паренхимы ЩЖ (терапия амиодароном, противовирусными препаратами, сахарный диабет и т.д.), нам представилось интересным определить, насколько последние изменяют эластографические критерии паренхимы ЩЖ. Для выполнения этой задачи результаты соноэластографии в группе больных с диффузными изменениями ЩЖ сопоставлены с результатами контрольной группы. Среднее значение SR при диффузных изменениях составило 1,1±0,07 у.е. (max – 2,0; min – 0,44). Данные эластографии сдвиговой волной SWEI следующие: в кПа – 18,9±1,37 (max – 42,4; min – 10), в м/с – 2,5±0,09 (max – 3,75; min – 1,67); см. табл. 2. При сравнительной оценке результатов контрольной группы и группы сравнения больных с диффузными изменениями ЩЖ статистически достоверной разницы не выявлено (t=1,79; p>0,05). Таким образом, диффузные изменения ЩЖ, как фоновые, не могут вызвать искажения соноэластографических параметров паренхимы ЩЖ, следовательно, их наличие можно игнорировать.

Из табл. 2 видно, что соноэластографические критерии паренхимы ЩЖ при АИТ с высокой степенью достоверности выше, чем в контрольной группе, что говорит об изменении жесткости паренхимы: SR – в 1,4 раза (t=3,14; p<0,005), при эластографии SWEI коэффициент упругости в кПa – в 2,1 раза (t=7,04; p<0,000), в м/с – в 1,4 раза (t=7,0; p<0,000).

При сравнительном анализе данных соноэластографии ЩЖ при ПР на фоне неизмененной паренхимы и на фоне АИТ изменения по данным компрессионной эластографии статистически недостоверны, а при эластографии SWEI разница критериев жесткости статистически достоверна (p<0,02 при измерении в кПа, p<0,01 при измерении в м/с).

На Евразийском форуме по РЩЖ (2016 г.) ведущие специалисты по патоморфологии, эндокринологии, радиологии приводили доводы за и против применения системы TI-RADS, указывали на недостатки системы цитологических заключений Bethesda в виде нечетких формулировок по тактике при категориях 3–4, на низкую воспроизводимость УЗИ, достаточно большое количество ложноположительных и ложноотрицательных результатов и др. [23]. Mногообразие ультразвуковой семиотики опухолей ЩЖ создает определенные трудности их интерпретации. В целом чувствительность УЗИ в диагностике РЩЖ составляет 46–93%, специфичность – 50–92%, точность – 74–87% [3, 24, 25]. Необходимо помнить, что ни один из УЗ-признаков или способов обследования не позволяет отличить доброкачественные УО от злокачественных. Так, в одном из исследований выявлено, что в 66% доброкачественных УО определялся как минимум один признак РЩЖ по данным УЗИ, а в 66% случаев ПРЩЖ определялся как минимум один признак, характерный для доброкачественного УО [26]. Это указывает на необходимость поиска новых дополнительных возможностей дифференциальной диагностики УО ЩЖ, особенно на фоне АИТ.

В литературе имеются единичные работы, посвященные этой проблеме. Так, F. Magri и соавт. (2012 г.) сравнили индекс эластичности нормальной ткани ЩЖ и при АИТ (24,0±10,5 кПа против 20,8±10,4 кПа; p=0,206). Авторы не получили также достоверных различий при соноэластографии доброкачественных УО при неизмененной паренхиме и на фоне АИТ [27]. По данным наших исследований модуль Юнга при АИТ составляет 32,05±2,14 кПа, что с высокой степенью достоверности (p<0,000) отличается от неизмененной паренхимы (15,9±0,87 кПа). При ПРЩЖ модуль Юнга достоверно выше (p<0,02), когда последний выявляется на фоне АИТ, чем без наличия фоновой патологии (72,03±1,09 и 67,0±1,9 соответственно); см. табл. 2, рис. 5, 6. Данные результатов наших исследований относительно доброкачественных УО (аденома, коллоидный зоб) показали те же закономерности и приведены в других публикациях.

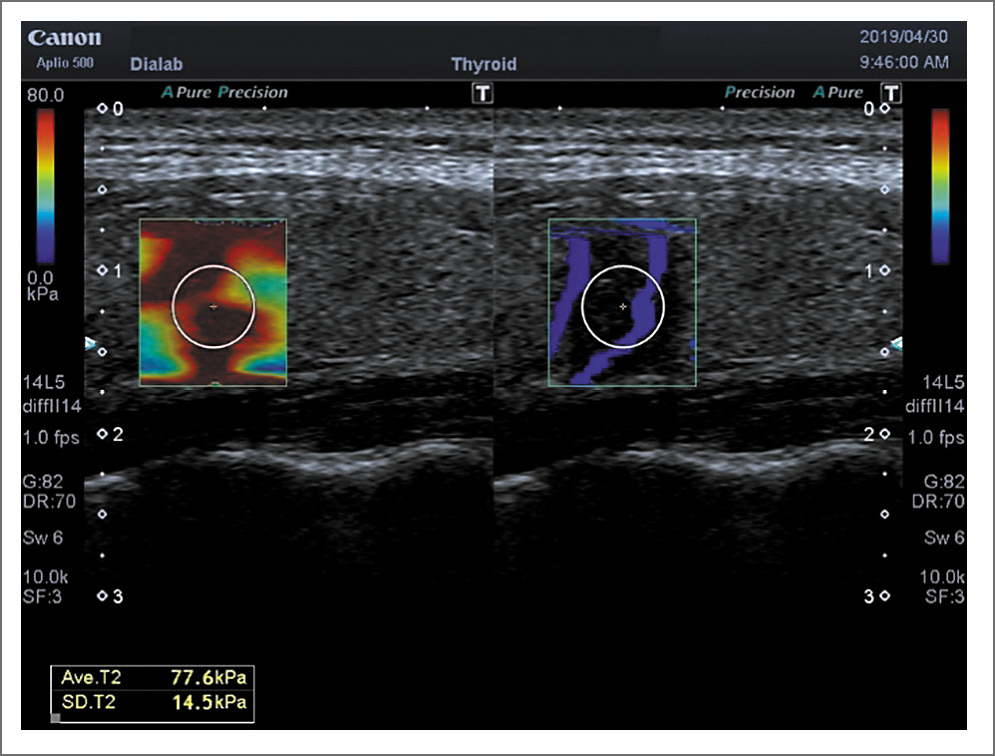

Рис. 5. ПР. Shear Wave – 77,6 кПа

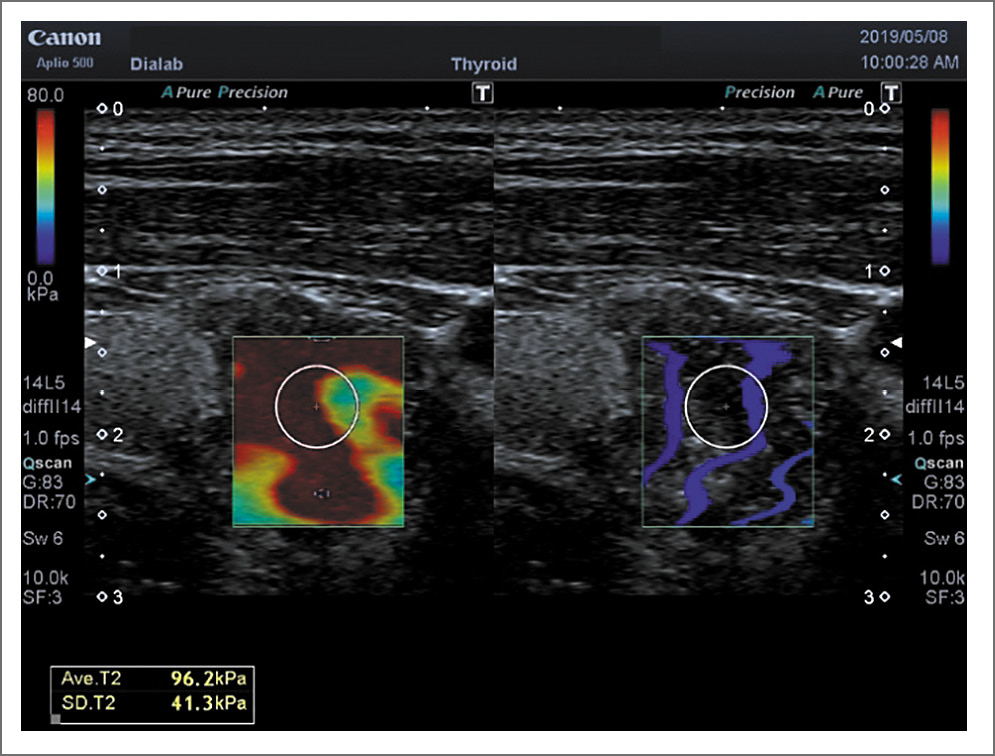

Рис. 6. ПР на фоне АИТ. Shear Wave – 96,2 кПа



Наши данные относительно показателей жесткости неизменной паренхимы ЩЖ в контрольной группе практически совпадают с данными литературы. Так, по данным А.Н. Катрич и соавт. [28], значение модуля Юнга составило 13,75 кПа, В.В. Митькова и соавт. [29] – 12,5 кПа, по данным В.С. Паршина и соавт. [30] – 15,60 кПа. Значение модуля Юнга в злокачественных образованиях ЩЖ по данным А.Н. Катрич и соавт. [28] составило 48,78 кПа (13,67–60,0 кПа), по результатам наших исследований – несколько выше – 67,0±1,9 кПА (135,0; 34,0 кПА); рис. 7, 8.

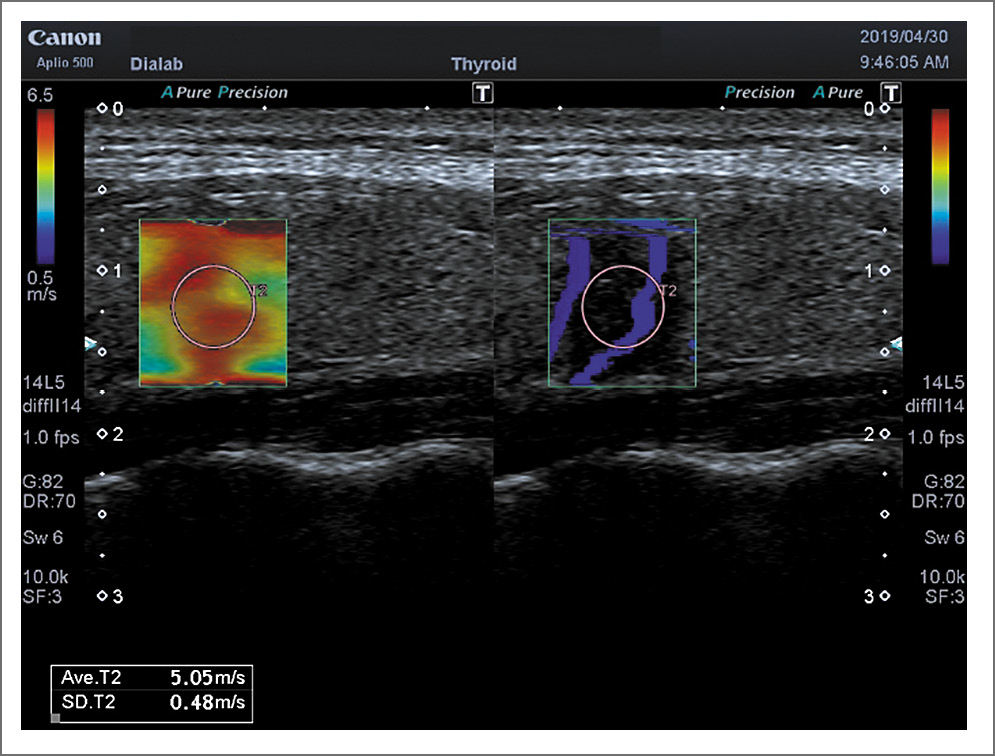

Рис. 7. ПР. Shear Wave – 5,05 м/с

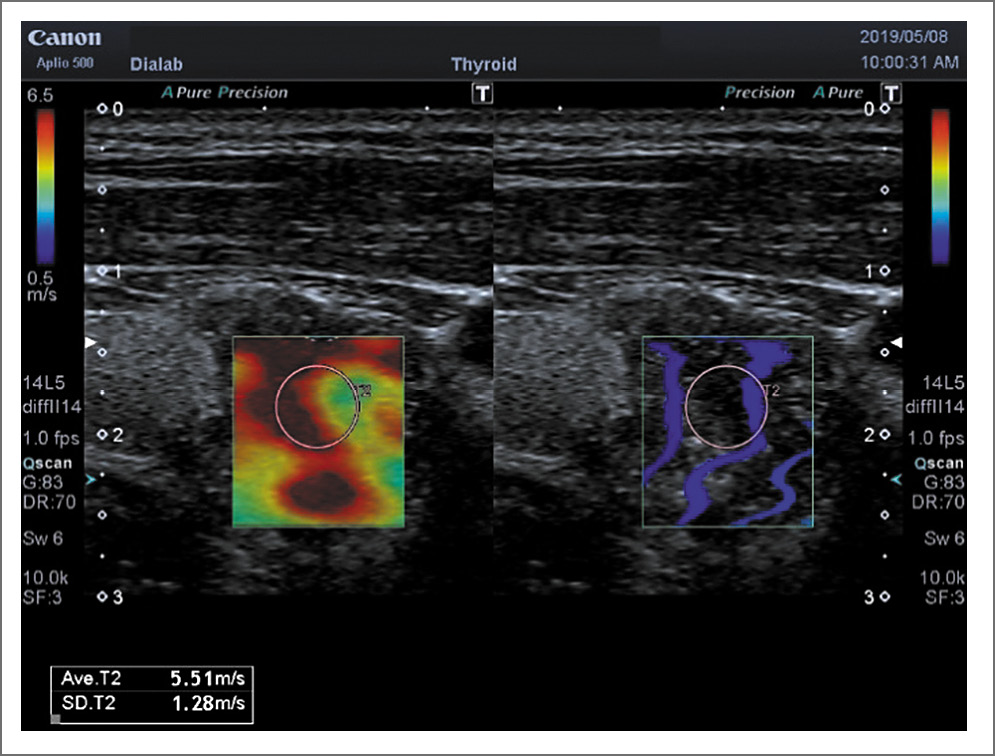

Рис. 8. ПР на фоне АИТ. Shear Wave – 5,51 м/с



Необходимо отметить, что в нашей работе при проведении эластографии сдвиговой волной измерение модуля Юнга проводилось также в м/с. При этом получены такие же закономерности, как и при измерении в кПа (см. табл. 2). Однако в большинстве работ измерения проведены в кПа, в связи с чем и обсуждались показатели именно в этих единицах.

Заключение

Таким образом, полученные нами результаты свидетельствуют о том, что фоновые изменения ЩЖ в виде АИТ изменяют соноэластографические показатели ПРЩЖ. Отмечается достоверное повышение модуля Юнга при сопутствующем АИТ. Имеется высокая достоверность разницы соноэластографических критериев неизмененной паренхимы ЩЖ и при АИТ. Обычные же диффузные изменения не изменяют соноэластографические показатели паренхимы ЩЖ. Данные, полученные нами, могут быть использованы в качестве дополнительных диагностических критериев в ультразвуковой диагностике очаговых образований ЩЖ. Возможно, в скором будущем соноэластография займет достойное место в алгоритме обследования больных с УО ЩЖ.

Авторы заявляют об отсутствии конфликта интересов.

*Заболеваемость взрослого населения России в 2016 году. Статистические материалы. Часть III. Режим доступа: https://www.rosminzdrav.ru/ministry/61/22/stranitsa-979/statisticheskie-i-informatsionnye-materialy/statisticheskiy-sbornik-2016-god

Список сокращений

АИТ – аутоиммунный тиреоидит

ПРЩЖ – папиллярный рак щитовидной железы

РЩЖ – рак щитовидной железы

ТАПБ – тонкоигольная пункционная аспирационная биопсия

УЗИ – ультразвуковое исследование

УО – узловые образования

ЩЖ – щитовидная железа

SR – коэффициент деформации

SWEI – Shear Wave Elasticity Imaging – эластография сдвиговой волной

×
